剪叉式升降机液压泵基本原理

        剪叉式升降机具有宽大的作业平台和较高的承载能力,是高空作业的专用设备,剪叉式结构使升降更平稳,而且维护简单,工作效率更高。

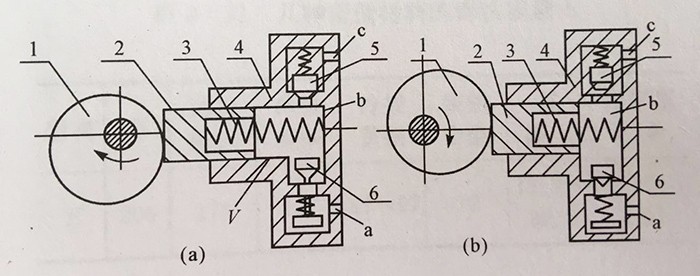

        剪叉式升降机液压泵的基本原理,如图所示是单柱塞泵的工作原理。泵体4的内孔和柱塞2形成一个密封工作容积V,柱塞2在弹簧3的作用下,紧贴在偏心轮1的表面。如图a所示,当偏心轮1沿图示方向旋转时,柱塞就左右移动。柱塞向左移动时密封工作容积V由小变大,产生真空度,油箱的油液在其表面大气压力作用下经过吸油口a和单向阀6进入密封容积V;如图b所示,柱塞向右移动时,密封容积V由大变小,其中的油液受挤压,经单向阀5、压油口c排入液压系统。偏心轮连续旋转,柱塞周期性地往复移动,泵就不断地吸、压油。弹簧克服柱塞与缸筒的摩擦力及惯性力,使柱塞紧贴偏心轮,工作容积V随之增大,以便泵能从油箱吸油。从单柱塞泵的工作原理中可知,泵的吸、压油是依靠密封容积变化来完成的,所以这种泵称为容积式泵。
升降机|升降平台|液压升降平台|升降货梯
        在压油过程中,密封容积V中压出去的油液压力取决于油液从单向阀5流出后遇到的阻力大小。因此,泵的输出压力取决于外界负载。
        容积泵具有以下两个特征:
        (1)有周期性的密封容积变化,密封容积由小变大时吸油,由大变小时压油。
        (2)有配流装置。它保证密封容积由小变大时只与吸油管接通;密封容积由大变小时只与压油管相通。上述单柱塞泵中的两个单向阀5和6就是起配流作用的,是配流装置的一种。
